作业详情

作业20250223

题量: 220 满分: 100

作答时间:06-20 20:34至06-25 21:34

一. 简答题（共23题，9.2分）

1. (简答题)什么是PN结的单向导电性？

我的答案：

2. (简答题)日常生活中，电灯在深夜要比在黄昏时亮一些，为什么？

我的答案：

3. (简答题)

通常电灯开得愈多，总负载电阻愈大还是愈小？


我的答案：

4. (简答题)电子导电与空穴导电有什么区别？

我的答案：

5. (简答题)为什么晶体管基区掺杂浓度低而且做得很薄？

我的答案：

6. (简答题)射极输出器的特点是什么？

我的答案：

7. (简答题)试写出基尔霍夫定律的内容。

我的答案：

8. (简答题)试分别写出在交流电路中电阻元件、电容元件、电感元件的电流与电压的相位关系。

我的答案：

9. (简答题)用卡诺图化简逻辑函数：


我的答案：

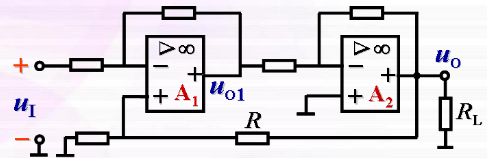

10. (简答题)试判断下图放大电路中从运算放大器A2输出端引至A1输入端的是何种类型的反馈电路。


我的答案：

11. (简答题)设t=0为换路瞬间，t=0-为换路前终了瞬间，t=0+为换路后初始瞬间，试用公式写出换路定则。

我的答案：

12. (简答题)简述PN结的形成。

我的答案：

13. (简答题)简述电压串联负反馈对放大电路工作性能的影响（从电压放大倍数、放大倍数稳定性、波形失真、通频带带宽、输入输出电阻等方面分析）。

我的答案：

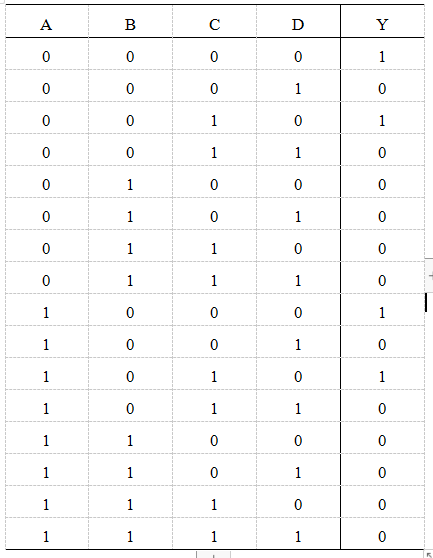

14. (简答题)根据状态表写出逻辑表达式，并用卡诺图法化简。


我的答案：

15. (简答题)请说明PN型半导体是如何形成的？

我的答案：

16. (简答题)试写出基尔霍夫电压定律。


我的答案：

17. (简答题)试画出RC积分电路和输入输出电压波形图（输入电压为矩形波）。


我的答案：

18. (简答题)试画出同相比例运算电路，并写出其输入输出电压运算关系式。


我的答案：

19. (简答题)

简述电流串联负反馈对放大电路工作性能的影响（从电压放大倍数、放大倍数稳定性、波形失真、通频带带宽、输入输出电阻等方面分析）。


我的答案：

20. (简答题)试分析下图中开关S断开和闭合两种情况下A点的电位。


我的答案：

21. (简答题)简述基尔霍夫电压定律。


我的答案：

22. (简答题)已知同频率的正弦量解析式分别为 图片43.png，写出电流和电压的相量、。


我的答案：

23. (简答题)

有一次某楼电灯发生故障，第二层和第三层楼的所有电灯突然都暗淡下来，而第一层楼的电灯亮度未变，试问这是什么原因？这楼的电灯是如何连接的？同时又发现第三层楼的电灯比处第二层楼的还要暗些，这又是什么原因？


我的答案：

二. 单选题（共104题，44.3分）

24. (单选题)

叠加原理用于计算？


  • A. 线性电路中的电压、电流和功率
  • B. 线性电路中的电压和电流
  • C. 非线性电路中的电压、电流和功率
  • D. 非线性电路中的电压和电流
我的答案: :

25. (单选题)如果将两只额定值为220V/100W的白炽灯串联接在220V的电源上，每只灯消耗的功率为？（设灯电阻不变）

  • A. 100
  • B. 50
  • C. 25
  • D. 200
我的答案: :

26. (单选题)用一只额定值为110V/100W的白炽灯号一只额定值为110V/40W的白炽灯串联后接到220V的电源上，当将开关闭合时，（ ）。

  • A. 能正常工作
  • B. 100W的灯丝烧毁
  • C. 40W的灯丝烧毁
  • D. 都会烧毁
我的答案: :

27. (单选题)

 一220V/55W的白炽灯，接在110V的电源上，其工作电流为（   ）。

  • A. 1A
  • B. 0.5A
  • C. 0.25A
  • D. 0.125A
我的答案: :

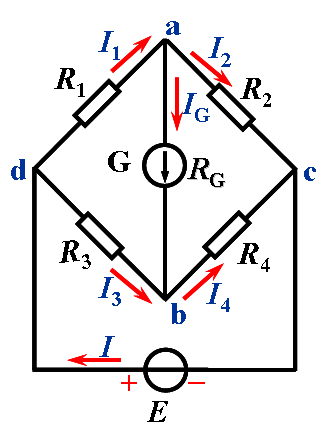

28. (单选题)

图共有（   ）个回路。



  • A. 7
  • B. 6
  • C. 5
  • D. 4
我的答案: :

29. (单选题)

标有220V/45W的电烙铁，接到110V的电源上，其功率为（    ）。


  • A. 90W
  • B. 45W
  • C. 22.5W
  • D. 11.25W
我的答案: :

30. (单选题)

在下图中，电阻R为（   ）Ω。



  • A. 10
  • B. 5
  • C. 2.5
  • D. 0
我的答案: :

31. (单选题)在图示电路中，当电阻R2增大时，则电流I1（）。


  • A. 增大
  • B. 减小
  • C. 不变
  • D. 不确定
我的答案: :

32. (单选题)在图示电路中，当电阻R2增大时，则电流I（）。


  • A. 增大
  • B. 减小
  • C. 不变
我的答案: :

33. (单选题)在图示电路中，滑动触点处于Rp的中点C，则输出电压Uo（）。


  • A. =6V
  • B. ＞6V
  • C. ＜6V
我的答案: :

34. (单选题)

在图示电路中，电路两端的等效电阻Rab为（）。


  • A. 30Ω
  • B. 10Ω
  • C. 20Ω
  • D. 5Ω
我的答案: :

35. (单选题)

在图示的电阻R1，和R2并联的电路中，支路电流I2等于（）。


  • A.
  • B.
  • C.
  • D.
我的答案: :

36. (单选题)

在图示电路中，当ab间因故障断开时，用电压表测得Uab为（）V。


  • A. 0
  • B. 9
  • C. 18
  • D. 36
我的答案: :

37. (单选题)有一220V/1000W的电炉，今欲接在380V的电源上使用，可串联的变阻器是（）。


  • A. 100Ω/3A
  • B. 50Ω/5A
  • C. 30Ω/10A
  • D. 50Ω/3A
我的答案: :

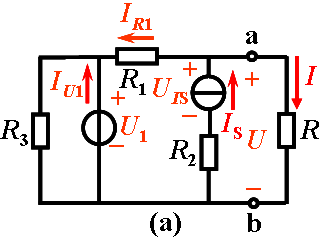

38. (单选题)图中，理想电流源两端电压Us为（）。


  • A. 0
  • B. -3
  • C. -6
  • D. -18
我的答案: :

39. (单选题)

叠加定理用于计算（）。


  • A. 线性电路中的电压、电流和功率
  • B. 线性电路中的电压和电流
  • C. 非线性电路中的电压和电流
  • D. 非线性电路中的电压、电流和功率
我的答案: :

40. (单选题)在电流稳态时，电感元件上（）

  • A. 有电流，有电压
  • B. 有电流，无电压
  • C. 无电流，有电压
  • D. 不确定
我的答案: :

41. (单选题)在直流稳态时，电容元件上（）。

  • A. 有电压，有电流
  • B. 无电压，有电流
  • C. 有电压，无电流
  • D. 不确定
我的答案: :

42. (单选题)在下图中，开关S闭合前电路已处于稳态，试问闭合开关S瞬间，为（ ）V。


  • A. 0
  • B. 50
  • C. 63.2
  • D. 100
我的答案: :

43. (单选题)在图中，开关S闭合前电路已处于稳态，试问闭合开关瞬间，电流初始值i（0+）为（）V。


  • A. 0
  • B. 0.8
  • C. 1
  • D. 1.2
我的答案: :

44. (单选题)在图中，开关S闭合前电容元件和电感元件均未储能。试问闭合开关瞬间发生跃变的是（）。


  • A. i和
  • B.
  • C.
我的答案: :

45. (单选题)

在电路的暂态过程中，电路的时间常数愈大，则电流和电压的增长或衰减就（  ）。


  • A. 越慢
  • B. 越快
  • C. 无影响
我的答案: :

46. (单选题)电路的暂态过程从t=0大致经过（  ）时间，就可认为到达稳定状态了。


  • A.
  • B. （3~5）
  • C. 10
  • D. 100
我的答案: :

47. (单选题)RL串联电路的时间常数为（  ）。


  • A. RL
  • B.
  • C.
  • D.
我的答案: :

48. (单选题)

在下图所示电路中，在开关S闭合前电路已处于稳态。当开关闭合后（）。


  • A. 均不变


  • B.
  • C.
我的答案: :

49. (单选题)

有一正弦电流，I=14.14A，则该电流的幅值为（）A 。


  • A. 10
  • B.
  • C. 20
  • D.
我的答案: :

50. (单选题)已知某负载的电压u和电流i分别为u=-100sin314tV和i=10cos314tA，则该负载为（ ）性的。


  • A. 电阻
  • B. 电感
  • C. 电容
我的答案: :

51. (单选题)

正弦电压的有效值相量表示式为（  ）V。


  • A.
  • B.
  • C.
我的答案: :

52. (单选题)，则总电流i的相量表示式为（  ）。


  • A.
  • B.
  • C.
我的答案: :

53. (单选题)则总电压的三角函数式为（）。


  • A.
  • B.
  • C.
我的答案: :

54. (单选题)在电感元件的交流电路中，已知，则（）。


  • A.
  • B.
  • C.
我的答案: :

55. (单选题)有一电感元件，则通过的电流i的相量为（  ）。

  • A.
  • B.
  • C.
我的答案: :

56. (单选题)在RLC串联电路中，阻抗模（）。

  • A.
  • B.
  • C.
我的答案: :

57. (单选题)在RC串联电路中，电流的表达式为（）。

  • A.
  • B.
  • C.
我的答案: :

58. (单选题)在RLC串联电路中，已知R=3Ω，=8Ω，=4Ω，则电路的功率因数cos 等于（  ）.

  • A. 1
  • B. 0.8
  • C. 0.6
  • D. 0.4
我的答案: :

59. (单选题)在RLC串联电路中，调节电容值时，（）。

  • A. 电容调大，电路的电容性增强
  • B. 电容调小，电路的电感性增强
  • C. 电容调小，电路的电容性增强
我的答案: :

60. (单选题)在下图中，u=20sin（t+90°）V，则i等于（）。


  • A. 4 sin（t+90°）A


  • B. 4sint A
  • C.
  • D. 4sint A
我的答案: :

61. (单选题)下图所示电路的等效阻抗为（）。


  • A. 1Ω
  • B.
  • C.
我的答案: :

62. (单选题)在RLC串联谐振电路中，增大电阻R，将使（）。

  • A. 谐振频率降低
  • B. 电流谐振曲线变尖锐
  • C. 电流谐振曲线变平坦
我的答案: :

63. (单选题)在RL与C并联的谐振电路中，增大电阻R，将使（）。

  • A. 谐振频率升高
  • B. 阻抗谐振曲线变尖锐
  • C. 阻抗谐振曲线变平坦
我的答案: :

64. (单选题)对半导体而言，下列说法正确的是（ ）。

  • A. P型半导体中由于多数载流子为空穴，所以带正电
  • B. N型半导体中由于多数载流子为电子，所以带负电
  • C. P型半导体和N型半导体都不带电
  • D. P型半导体和N型半导体的带电性不确定
我的答案: :

65. (单选题)在下图电路中，为（  ）。


  • A. -12V
  • B. -9V
  • C. -6V
  • D. -3V
我的答案: :

66. (单选题)在下图电路中，二极管D1，D2，D3的工作状态为（  ）。


  • A. D1，D2，D3均截止
  • B. D1，D2截止，D3导通
  • C. D1导通，D2，D3截止
  • D. D1，D2，D3均导通
我的答案: :

67. (单选题)在放大电路中，若测得某晶体管三个极的电位分别为9V，2.5V，3.2V，则这三个极分别为（  ）。

  • A. C,B,E
  • B. C,E,B
  • C. E,C,B
  • D. B,E,C
我的答案: :

68. (单选题)在放大电路中，若测得某晶体管三个极的电位分别为-9V,-6.2V，-6V，则-6.2V的那个极为（  ）。

  • A. 基极
  • B. 集电极
  • C. 发射极
我的答案: :

69. (单选题)在放大电路中，若测得某晶体管三个极的电位为6V，1.2V，1V，则该管为（  ）。

  • A. NPN型硅管
  • B. PNP型硅管
  • C. PNP型锗管
  • D. NPN型锗管
我的答案: :

70. (单选题)对某电路中一个NPN型硅管进行测试，测得，则此管工作在（  ）。

  • A. 放大区
  • B. 饱和区
  • C. 截止区
我的答案: :

71. (单选题)晶体管的控制方式为（   ）。

  • A. 输入电流控制输出电压
  • B. 输入电流控制输出电流
  • C. 输入电压控制输出电压
  • D. 输入电压控制输出电流
我的答案: :

72. (单选题)对某电路中一个NPN型硅管进行测试，测得，则此管工作在（  ）。

  • A. 放大区
  • B. 饱和区
  • C. 截止区
我的答案: :

73. (单选题)下图中，若将减小，则集电极电流（  ），集电极电位（   ）。


  • A. 增大，增大
  • B. 减小，减小
  • C. 增大，减小
  • D. 减小，增大
我的答案: :

74. (单选题)下图中晶体管原处于放大状态，若将调到零，则晶体管（   ）。


  • A. 处于饱和状态
  • B. 仍处于放大状态
  • C. 被烧毁
我的答案: :

75. (单选题)在共发射极交流放大电路中，（   ）是正确的。

  • A.
  • B.
  • C.
我的答案: :

76. (单选题)在分压式偏置放大电路中，若将交流旁路电容去掉，则电压放大倍数（   ）。

  • A. 减小
  • B. 增大
  • C. 不变
我的答案: :

77. (单选题)射极输出器（   ）。

  • A. 有电流放大作用，没有电压放大作用
  • B. 有电流放大作用，也有电压放大作用
  • C. 没有电流放大作用，也没有电压放大作用
  • D. 没有电流放大作用，有电压放大作用
我的答案: :

78. (单选题)在甲类工作状态的功率放大电路中，在不失真的条件下增大输入信号，则电源供给的功率（   ），管耗（    ）。

  • A. 增大，增大
  • B. 增大，不变
  • C. 不变，不变
  • D. 不变，减小
我的答案: :

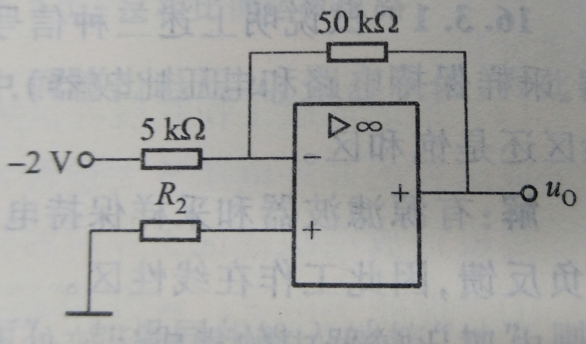

79. (单选题)下图电路中，若运算放大器的电源电压为±15V，则输出电压最接近于（  ）。


  • A. 20V
  • B. -20V
  • C. 13V
  • D. 3V
我的答案: :

80. (单选题)下图电路中，输出电压为（  ）。


  • A.
  • B. -
  • C. 2
  • D. -2
我的答案: :

81. (单选题)运算放大器在下面的电路中工作在饱和区的是（  ）。

  • A. 有源滤波电路
  • B. 加法运算电路
  • C. 积分运算电路
  • D. 电压比较器
我的答案: :

82. (单选题)下图电路中，输出电压为（  ）。


  • A. -3
  • B. 3
  • C. -
  • D.
我的答案: :

83. (单选题)如将两只额定值为220V/100W的白炽灯串联接在220V的电源上，每只灯消耗的功率为（   ）W。设灯电阻不变。

  • A. 100
  • B. 50
  • C. 25
  • D. 200
我的答案: :

84. (单选题)在下图电路中，当电阻R2增大时，则电流I1（   ）。



  • A. 增大
  • B. 减小
  • C. 不变
我的答案: :

85. (单选题)叠加定理用于计算（   ）。

  • A. 线性电路中的电压、电流和功率
  • B. 线性电路中的电压和电流
  • C. 非线性电路中的电压、电流和功率
  • D. 非线性电路中的电压和电流
我的答案: :

86. (单选题)在直流稳态时，电感元件上（   ）。

  • A. 有电流，有电压
  • B. 有电流，无电压
  • C. 无电流，有电压
我的答案: :

87. (单选题)有一正弦电流，其初相位ψ=30°，初始值，则该电流的幅值Im为（   ）A。


  • A. 10
  • B.
  • C.
  • D. 20
我的答案: :

88. (单选题)

在放大电路中，若测得某晶体管三个极的电位分别为9V，2.5V，3.2V，则这三个极分别为（   ）。

  • A. C,B,E
  • B. C,E,B
  • C. E,C,B
  • D. E,B,C
我的答案: :

89. (单选题)

射极输出器（   ）。

  • A. 有电流放大作用，没有电压放大作用
  • B. 有电流放大作用，也有电压放大作用
  • C. 没有电流放大作用，有电压放大作用
  • D.

    没有电流放大作用，也没有电压放大作用

我的答案: :

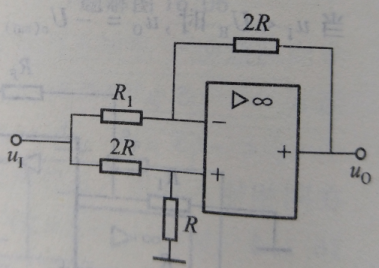

90. (单选题)

在下图电路中，输出电压为（   ）。


  • A. -3uI
  • B. 3uI
  • C. uI
  • D. -uI
我的答案: :

91. (单选题)某测量放大电路，要求输入电阻高，输出电流稳定，应引入（   ）。

  • A. 并联电流负反馈
  • B. 串联电流负反馈
  • C. 并联电压负反馈
  • D. 串联电压负反馈
我的答案: :

92. (单选题)十进制数（123）10可转换为十六进制数（   ）。

  • A. （F6）16
  • B. （7B）16
  • C. （6F）16
  • D. （8B）16
我的答案: :

93. (单选题)

一220V/55W的白炽灯，接在110V的电源上，其工作电流为（   ）。

  • A. 0.25A
  • B. 0.5A
  • C. 0.125A
  • D. 1A
我的答案: :

94. (单选题)

下图共有（   ）个回路。


  • A. 3
  • B. 4
  • C. 6
  • D. 7
我的答案: :

95. (单选题)

在电路的暂态过程中，电路的时间常数τ越大，则电流的变化就（  ）。


  • A. 越快
  • B. 越慢
  • C. 不变
  • D. 不一定
我的答案: :

96. (单选题)已知某负载的电压为，电流为，则该负载为（  ）的。


  • A. 电阻性
  • B. 电容性
  • C. 电感性
我的答案: :

97. (单选题)对某一电路中一个NPN型硅管测试，得到，则此管工作在（  ）区。

  • A. 放大
  • B. 饱和
  • C. 截止
  • D. 不一定
我的答案: :

98. (单选题)一差分放大电路两输入端信号分别为uI1=10mV,uI2=6mV，则可看成输入（  ）mv的差模信号，（  ）mv的共模信号。

  • A. 4,10
  • B. 2,8
  • C. 2,10
  • D. 4,8
我的答案: :

99. (单选题)（   ）放大电路的输入电阻小，输出电阻大。

  • A. 共射
  • B. 共集
  • C. 共基
我的答案: :

100. (单选题)下图电压跟随器的输出电压u0为（  ）V。


  • A. +15
  • B. +7.5
  • C. -15
  • D. -7.5
我的答案: :

101. (单选题)为了实现稳定输出电压，增大输入电阻，应引入（   ）负反馈。

  • A. 电压串联
  • B. 电压并联
  • C. 电流串联
  • D. 电流并联
我的答案: :

102. (单选题)与相等的为（  ）。

  • A.
  • B.
  • C.
  • D.
我的答案: :

103. (单选题)在放大电路中若要增大输入电阻，减小输出电阻，可以引入（   ）负反馈。

  • A. 电压串联
  • B. 电压并联
  • C. 电流串联
  • D. 电流并联
我的答案: :

104. (单选题)在放大电路中若要增大输入电阻，稳定输出电流，可以引入（   ）负反馈。

  • A. 电压串联
  • B. 电压并联
  • C. 电流串联
  • D. 电流并联
我的答案: :

105. (单选题)希望提高放大器的输入电阻和带负载能力，应引入（    ）负反馈。

  • A. 电压串联
  • B. 电压并联
  • C. 电流串联
  • D. 电流并联
我的答案: :

106. (单选题)若，则（  ）。

  • A. ABC=001
  • B. ABC=110
  • C. ABC=100
我的答案: :

107. (单选题)与相等的为（   ）。

  • A.
  • B.
  • C.
  • D.
我的答案: :

108. (单选题)

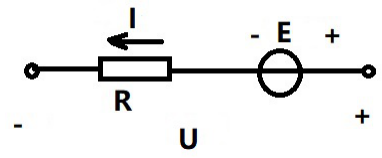

在下图中，电压电流的关系式为（    ）。



  • A.

    U=E-RI


  • B. U=E+RI
  • C. U=-E-RI
  • D. U=-E+RI
我的答案: :

109. (单选题)在下图电阻R1和R2并联的电路中，支路电流I1等于（   ）。


  • A.



  • B. 图片4.png
  • C. 图片5.png
  • D. 图片6.png
我的答案: :

110. (单选题)在直流稳态时，电容元件上（   ）。


  • A.

    有电压，有电流


  • B.

    有电压，无电流


  • C.

    无电压，有电流


  • D.

    无电压，无电流


我的答案: :

111. (单选题)在电容元件的交流电路中，已知图片7.png，则（   ）。


  • A. 图片8.png
  • B. 图片9.png
  • C. 图片10.png
  • D. 图片11.png
我的答案: :

112. (单选题)在放大电路中，若测得某晶体管三个极的电位分别为-9V，-6.2V，-6V,则-6.2V的电极为（  ）。


  • A.

    集电极


  • B.

    基极


  • C.

    发射极


  • D.

    不确定


我的答案: :

113. (单选题)在放大电路中，若测得某晶体管三个极的电位分别为6V，1.2V，1V,则该管为（  ）。


  • A.

    NPN型硅管


  • B.

    PNP型锗管


  • C.

    NPN型锗管


  • D.

    PNP型硅管


我的答案: :

114. (单选题)射极输出器（    ）。


  • A.

    有电流放大作用，没有电压放大作用


  • B.

    有电流放大作用，也有电压放大作用


  • C.

    没有电流放大作用，也没有电压放大作用


我的答案: :

115. (单选题)下面哪一种电路能够将正弦波转换成矩形波（  ）。


  • A.

    比例运算电路


  • B.

    加法运算电路


  • C.

    有源滤波器


  • D.

    电压比较器


我的答案: :

116. (单选题)反馈信号与输入信号在输入端以电流的形式作比较，为（   ）反馈。


  • A.

    电压


  • B.

    并联


  • C.

    串联


  • D.

    电流


我的答案: :

117. (单选题)十六进制数 (3B.6E)16转换为十进制数为（  ）。


  • A.

    57.4


  • B.

    58.4


  • C.

    59.4


  • D.

    60.4


我的答案: :

118. (单选题)以下不能用叠加定理计算的是（    ）。


  • A.

    线性电路中的电压


  • B.

    线性电路中的电流


  • C.

    线性电路中的功率


  • D.

    以上均可以


我的答案: :

119. (单选题)

在直流稳态时，电感元件上（   ）。

  • A. 有电压，有电流
  • B. 无电压，有电流
  • C. 有电压，无电流
  • D. 无电压，无电流
我的答案: :

120. (单选题)在直流通路中，换路前若电容电压不为零，则换路瞬间，电容元件可视为（    ）。


  • A.

    开路


  • B.

    理想电压源


  • C.

    短路


  • D.

    理想电流源


我的答案: :

121. (单选题)在电容元件电路中，电压的幅值与电流的幅值的比值为      。


  • A.

    C


  • B. 图片1.png
  • C. 图片2.png
  • D. 图片3.png
我的答案: :

122. (单选题)在电感元件的交流电路中，已知图片4.png ，则（　）


  • A. 图片5.png
  • B. 图片6.png
  • C. 图片7.png
我的答案: :

123. (单选题)在RLC串联电路中，调节电容值时，（    ）。


  • A.

    电容调大，电路的电容性增强


  • B.

    电容调小，电路的电感性增强


  • C.

    电容调小，电路的电容性增强


  • D.

    电容调小，电路的电阻性增强


我的答案: :

124. (单选题)三相负载中，负载对称时，三相总功率为     。


  • A. 图片8.png
  • B. 图片9.png
  • C. 图片10.png
  • D. 图片11.png
我的答案: :

125. (单选题)三相发电机的绕组电压关系为       。


  • A. 图片12.png
  • B. 图片13.png
  • C. 图片14.png
我的答案: :

126. (单选题)用一只额定值为110V/100W的白炽灯和一只额定值为110V/40W的白炽灯串联后接到220V的电源上，当将开关闭合时，（   ）。


  • A.

    两灯均正常工作


  • B.

    100W的灯丝烧毁


  • C.

    40W的灯丝烧毁


  • D.

    两灯均烧毁


我的答案: :

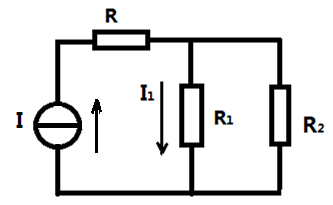

127. (单选题)在下图所示电路中，当电阻R2增大时，则电流I1（   ）。


  • A.

    增大


  • B.

    减小


  • C.

    不变


我的答案: :

三. 计算题（共28题，14分）

128. (计算题)

我的答案：

129. (计算题)一只220V、60W的白炽灯,  接在220V的电源上，试求通过电灯的电流和灯在220V电压下工作时的电阻。如果每晚工作3h，问一个月消耗多少电能?

我的答案：

130. (计算题)



我的答案：

131. (计算题)电路如右图所示，(1) 零电位参考点在哪里？画电路图表示出来。(2) 当电位器 RP 的滑动触点向下滑动时，A、B两点的电位增高了还是降低了？

我的答案：

132. (计算题)

2KΩ的电阻中通过2mA的电流，试问电阻两端的电压是多少？


我的答案：

133. (计算题)

一个电热器从220 V的电源取用的功率为1 000 W,如将它接到110 V的电源上，则取用的功率为多少？


我的答案：

134. (计算题)有一直流电源，其额定功率P、=200W，额定电压UN=50V，内阻R。=0.5Ω，负载电阻R可以调节，其电路如图1.5.1所示。试求：（1）额定工作状态下的电流及负载电阻；(2)开路状态下的电源端电压；（3）电源短路状态下的电流。

我的答案：

135. (计算题)图示为利用变阻器调节负载电阻RL两端电压的分压电路。RL= 50 Ω，U = 220 V。中间环节是变阻器，其规格是 100 Ω、3 A。今把它平分为四段，在图上用a, b, c, d, e 点标出。求滑动点分别在 a,  c, d, e 四点时, 负载和变阻器各段所通过的电流及负载电压,并就流过变阻器的电流与其额定电流比较说明使用时的安全问题。


我的答案：

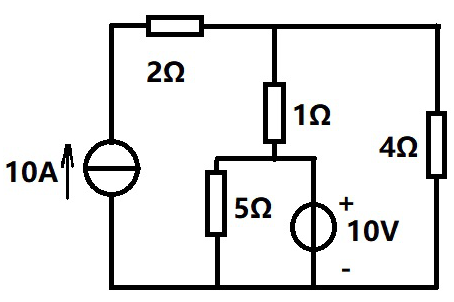

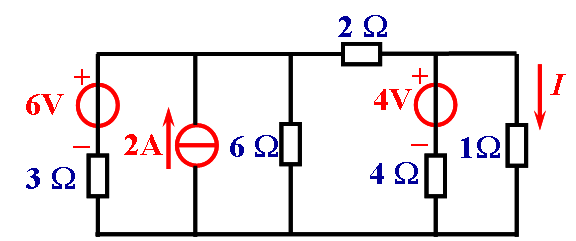

136. (计算题)

试用电压源与电流源等效变换的方法计算图示电路中1 Ω电阻中的电流。


我的答案：

137. (计算题)




我的答案：

138. (计算题)

已知，根据基尔霍夫电流定律可求、和的电流


我的答案：

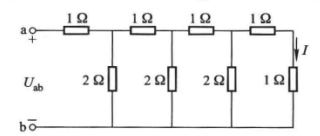

139. (计算题)

在下图所示电路中，试求等效电阻Rab和电流I。已知Uab为16V。


我的答案：

140. (计算题)用戴维宁定理和诺顿定理分别计算下图电路中电阻R1上的电流。



我的答案：

141. (计算题)用戴维宁定理和诺顿定理分别计算下图电路中电阻RL上的电流。



我的答案：

142. (计算题)下图中，若,则为（   ）。

我的答案：

143. (计算题)下图所示电路中，求t≧0时（1）电容电压uc，（2）B点电位vB和A点电位vA的变化规律。在换路前电路处于稳态。


我的答案：

144. (计算题)下图的RLC串联电路中，各电压表的读数为多少？



我的答案：

145. (计算题)

利用微变等效电路计算下图放大电路的电压放大倍数，（1）输出端开路；（2）



我的答案：

146. (计算题)下图电路，已知


我的答案：

147. (计算题)用戴维宁定理和诺顿定理分别计算下图电路中电阻R1上的电流。


我的答案：

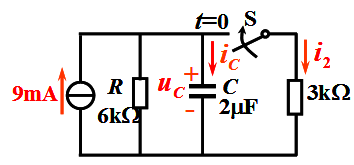

148. (计算题)

电路如下图所示，t = 0时合上开关S，合S前电路已处于稳态。试求电容电压uC和电流i2、iC。


我的答案：

149. (计算题)

下图分压式偏置电路中，晶体管的（1）试求静态工作点IB、IC和UCE；（2）画出微变等效电流；（3）计算晶体管的电压放大倍数、输入电阻。


我的答案：

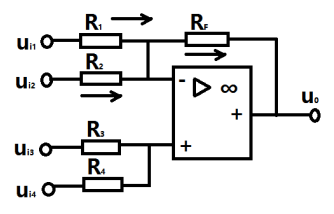

150. (计算题)

已知ui1＝0.5V，ui2＝2V，ui3＝1V, 求uO、R3。


我的答案：

151. (计算题)用戴维宁定理计算下图中1Ω电阻中的电流。


我的答案：

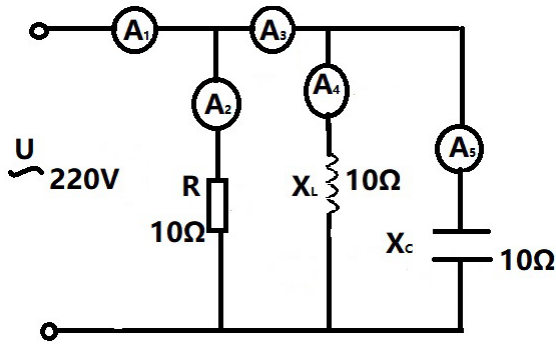

152. (计算题)

在下图R、XL、XC串联电路中，各电流表的读数为多少？


我的答案：

153. (计算题)

2. 已知某放大电路的输出电阻为3.3kΩ，输出端的开路电压的有效值图片26.png，试问该放大电路接有负载电阻图片27.png时，输出电压将下降到多少？


我的答案：

154. (计算题)

某工厂有A、B、C三个车间和一个自备电站, 站内有两台发电机G1和G2。G1的容量是G2的两倍。如果一个车间开工，只需G2运行即可满足要求；如果两个车间开工,只需G1运行，如果三个车间同时开工，则G1和G2均需运行。试画出控制G1和G2运行的逻辑图。


我的答案：

155. (计算题)

在下图所示电路中，图片26.png，试求：（1）图片27.png时的uC和i；（2）uC到达5V所需时间。


我的答案：

四. 填空题（共35题，17.5分）

156. (填空题)

电源电动势的方向规定为在电源内部由          电位端指向         电位端。


我的答案：

157. (填空题)当电压与电流的参考方向一致时，欧姆定律为          。

我的答案：

158. (填空题)电力系统输电配电中，电路的作用是实现电能的        和        。

我的答案：

159. (填空题)

戴维宁定理指出可以将有源二端网络等效变换为      ，诺顿定理指出将有源二端网络等效变换为     。


我的答案：

160. (填空题)电压的方向规定为由     电位端指向     电位端。

我的答案：

161. (填空题)当电压与电流的参考方向一致时，欧姆定律为          。

我的答案：

162. (填空题)

并联的负载电阻愈多（负载增加），则总电阻愈    ，电路中总电流和总功率也就愈    。

我的答案：

163. (填空题)换路定则指出，在换路瞬间，电感元件中的     和电容元件上的    不能跃变。

我的答案：

164. (填空题)N型半导体中的多子为        ，P型半导体中的多子为      。

我的答案：

165. (填空题)

理想集成运算放大器的开环电压放大倍数=     。

我的答案：

166. (填空题)当电压和电流的参考方向一致时，欧姆定律表达式为       。

我的答案：

167. (填空题)电路中两个或多个电阻顺序相连，在这些电阻中通过同一      ，这样的连接方法为电阻的串联。

我的答案：

168. (填空题)在换路前储能元件未储有能量，由电源激励产生电路的响应，称为    响应。

我的答案：

169. (填空题)正弦量变化一次所需的时间称为      ，每秒内变化的次数称为      。

我的答案：

170. (填空题)N型半导体的主要导电载流子为         导电。

我的答案：

171. (填空题)差分放大电路中，如果两个输入信号电压大小相同，极性相同，这样的输入称为      输入。

我的答案：

172. (填空题)运算放大器工作在线性区时，可认为两个输入端的输入电流为零，这称为        。

我的答案：

173. (填空题)若引回的反馈信号与输入信号比较使净输入信号       ，因而输出信号减小的，这种反馈称为负反馈。

我的答案：

174. (填空题)

（10110.01）2=（       ）10

我的答案：

175. (填空题)若想用输入电压控制输出电压,可以引入     负反馈。

我的答案：

176. (填空题)若想稳定输出电压,增大输入电阻,可以引入     负反馈。

我的答案：

177. (填空题)若引回的反馈信号与输入信号比较使净输入信号       ，因而输出信号增大的，这种反馈称为正反馈。

我的答案：

178. (填空题)二进制数101010可以转换为十进制数             。

我的答案：

179. (填空题)十进制数可以转换为十六进制数（   ）。

我的答案：

180. (填空题)将化简得（  ）。

我的答案：

181. (填空题)扩音机电路的作用是        和        信号。

我的答案：

182. (填空题)RC电路的全响应，可以看做       响应和        响应的叠加。


我的答案：

183. (填空题)P型半导体中的多数载流子为         ，少数载流子为          。


我的答案：

184. (填空题)如果静态工作点位置太高，输入正弦电压，输出电压的负半周被削平，严重失真，这是由于晶体管的        而引起的，故称为        失真。


我的答案：

185. (填空题)集成运算放大电路有      个输入端，      个输出端。


我的答案：

186. (填空题)

电路通常包括　     　、　   　和中间环节三个组成部分。


我的答案：

187. (填空题)基尔霍夫电流定律：在任一瞬时，流入某一结点的电流之和应该　  　由该结点流出的电流之和。或在任一瞬时，一个结点上电流的代数和恒等于　  　。


我的答案：

188. (填空题)当电感线圈通过恒定电流时，电感可视为    ；当电容元件两端加恒定电压时，电容可视为    。（请填开路或短路）。


我的答案：

189. (填空题)正弦量的三要素为          、辐值和           。


我的答案：

190. (填空题)发电机三相绕组星形联结通常将三个末端连在一起，从连接点引出的导线称为    ，从绕组始端引出的导线称为     。


我的答案：

五. 判断题（共28题，14分）

191. (判断题)

 电压和电流的参考方向相反时，欧姆定律为U=-RI。


  • A. 对
  • B. 错
我的答案:

192. (判断题)电压源模型和电流源模型对外电路来讲是等效的。

  • A. 对
  • B. 错
我的答案:

193. (判断题)叠加原理适用于任意电路。

  • A. 对
  • B. 错
我的答案:

194. (判断题)理想电压源可以等效成理想电流源。

  • A. 对
  • B. 错
我的答案:

195. (判断题)P型半导体带正电。

  • A. 对
  • B. 错
我的答案:

196. (判断题)N型半导体虽然多数载流子为自由电子，但是它不带电

  • A. 对
  • B. 错
我的答案:

197. (判断题)晶体管的发射区和集电区是同种半导体，所以在放大电路中发射极和集电极可以互换使用。

  • A. 对
  • B. 错
我的答案:

198. (判断题)放大电路输出波形失真，最主要的原因是由于静态工作点不合适造成的。

  • A. 对
  • B. 错
我的答案:

199. (判断题)集成运放工作在线性区时具有“虚断”和“虚地”的特点。

  • A. 对
  • B. 错
我的答案:

200. (判断题)要想让集成运放工作在线性区，可以通过引入负反馈实现。

  • A. 对
  • B. 错
我的答案:

201. (判断题)已知，则。


  • A. 对
  • B. 错
我的答案:

202. (判断题)逻辑运算中1比0大。

  • A. 对
  • B. 错
我的答案:

203. (判断题)电压负反馈使输出电阻减小。

  • A. 对
  • B. 错
我的答案:

204. (判断题)在电路的暂态过程中，电路的时间常数τ愈大，则电流和电压的增长或衰减就愈快。

  • A. 对
  • B. 错
我的答案:

205. (判断题)叠加原理适用于任意电路。

  • A. 对
  • B. 错
我的答案:

206. (判断题)

直流稳态时，电感元件上有电压，无电流。

  • A. 对
  • B. 错
我的答案:

207. (判断题)P型半导体中带正电的空穴多，因此带正电。

  • A. 对
  • B. 错
我的答案:

208. (判断题)

 静态工作点Q过高，会出现饱和失真。

  • A. 对
  • B. 错
我的答案:

209. (判断题)

反馈会减小放大电路的放大倍数。

  • A. 对
  • B. 错
我的答案:

210. (判断题)电路中引入反馈必定使得净输入信号减小。

  • A. 对
  • B. 错
我的答案:

211. (判断题)

 负反馈会降低电路放大倍数的稳定性。

  • A. 对
  • B. 错
我的答案:

212. (判断题)在数字电路中1比0大。

  • A. 对
  • B. 错
我的答案:

213. (判断题)逻辑电路中，高电平表示1，低电平表示0。

  • A. 对
  • B. 错
我的答案:

214. (判断题)电压和电流的参考方向相反时，欧姆定律为U=-RI。


  • A. 对
  • B. 错
我的答案:

215. (判断题)

并联的负载电阻越多，电路中的总功率越大。


  • A. 对
  • B. 错
我的答案:

216. (判断题)

已知图片12.png，则图片13.png。


  • A. 对
  • B. 错
我的答案:

217. (判断题)运算放大器工作在任意区时，电压放大倍数比较大，输出电压是一个有限的数值，故可认为两个输入端电位差为零，此即所谓“虚地”。


  • A. 对
  • B. 错
我的答案:

218. (判断题)

门电路中高电位为1，低电位为0。


  • A. 对
  • B. 错
我的答案:

六. 论述题（共1题，0.5分）

219. (论述题)试写出叠加定理。


我的答案：

七. 多选题（共1题，0.5分）

220. (多选题)在下图中，I=（），Z=（）。


  • A. 7A
  • B. 1A
  • C. j（3-4）Ω
  • D.
我的答案: :
一. 简答题（9.2分）
二. 单选题（44.3分）
三. 计算题（14分）
四. 填空题（17.5分）
五. 判断题（14分）
六. 论述题（0.5分）
七. 多选题（0.5分）
